● 使用条件
使用圧力 ： 0.05～1.0 MPa
使用流体 ： 上水
使用温度 ： 0～60℃
設定圧力範囲 ： 0.05～0.1 MPa
0.1 ～0.35 MPa
0.35～0.55 MPa
|
● 用 途
ＤＨは、一次側(市水)の保圧及び市水の公平分配等に使用します。
|
● 特 徴
１． ＤＨは、背圧弁を搭載したパイロット式保圧定水位弁です。
２． 一次側にストレーナを内蔵しており、砂噛み??ゴミ噛みによるメンテナンス時には威力を発
揮します。
３． 流量は流量調整棒にて全開から全閉まで調整可能です。特に、渇水時には調整することがで
き便利です。
４． 背圧設定の調整ボルトは、第三者により変更できないようにキャップにて保護しています。
５． 主要接水部はCAC406であり、赤水対策に有効です。
|
● 作動原理

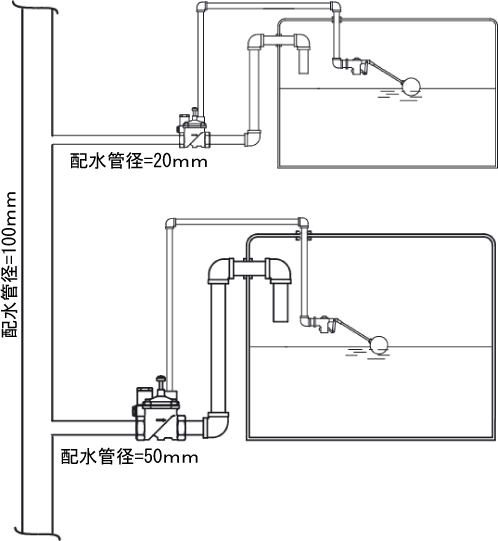

ケース1： 平常の場合（充分な配水圧） |
|
配水圧力が十分に確保されていると、配管径20mmの受水槽も配管径50mm
の受水槽も同じようにスムーズに給水されます。
（通常夜間ではこのような状況となります。） |
|
| ケース2： 水道水使用量がピ－クになり、給水圧力が大幅に低下した場合 |
|
| |
